聚均苯四甲酰亚胺简称PMMI，使用均苯四甲酸二酐在二甲基乙酸胺溶液中，与4，4’一二氨基联苯醚在50℃下反应得透明的聚酰胺溶液，脱去溶剂后，经300。C高温脱水环化或加醋酸酐脱水剂、三乙胺(中和剂)成盐沉淀，分离得聚酰亚胺。

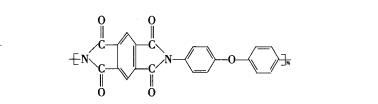

聚均苯四甲酰亚胺英文名字为Poly(pyromelliticimide)，简称PMMI，化学结构式如下：
PMMI加工成型有以下四类。
1、薄膜
在二甲基乙酰胺溶液中制得15％～16％，比黏度20—50s的聚酰胺酸溶液，用多程浸胶机进行浸胶操作，0．05mm厚的铝箔为连续载体，每一次浸胶，都要在180℃下干燥去溶剂，浸渍速度为3．5～6．5m／min，*后达到一定厚度，在350℃下处理30～60min，使酰胺酸聚合物脱水环化成摩洛哥vs克罗地亚让球
。也可在不锈钢基带上涂布聚酰胺酸溶胶，180℃下干燥，350℃下亚酰胺化，成PMMI薄膜。
2、模压塑料
用等摩尔的苯四甲酸二酐和4，4’一二氨基联苯醚反应，制备15％～20％的高黏度聚酰胺酸溶液，再加入叔胺催化剂，加热沉淀，除去溶液，经300℃高温处理，得高比表面的模塑料，然后采用粉末冶金的方法，把聚酰亚胺粉末放人模具中，于300℃下加热l0min，再275MPa加压2min，保持压力下；吹风冷却，到200％脱模取出制品。模塑粉质量：淡黄色粉末，细度。<250txm，表观密度≥0．359／cm3。
3、纤维
将聚酰胺酸的二甲基乙酰胺溶液在气态环境中纺成聚酰胺酸纤维，在充分拉伸的情况下转化成聚酰亚胺纤维，热转化后于550％完成纤维拉伸，这时可得到拉伸强度为 0．45MPa，伸长率为11．7％纤维。
4、涂料
将聚酰胺酸的二甲基乙酰胺溶液涂布于电线、金属板、金属机件上，再加热转化为聚酰亚胺。
